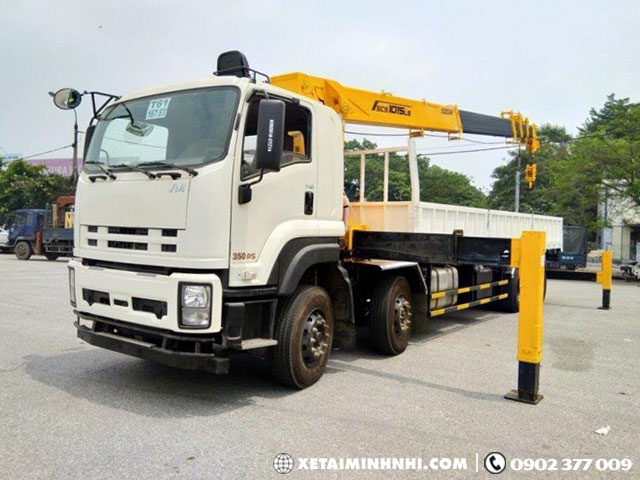

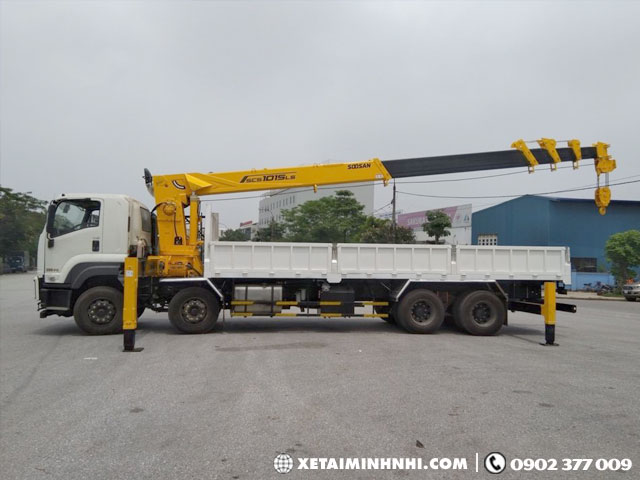

Xe cẩu Isuzu Vĩnh Phát FV330 4 chân 12 tấn gắn cẩu Soosan SCS1015LS là dòng xe nổi bật trong phân khúc xe cẩu có sức nâng lớn. Với thiết kế tinh tế và sang trọng, dòng xe này hứa hẹn sẽ đem đến nhiều trải nghiệm khác biệt cho người sử dụng. Đặc biệt, khi xe được gắn kèm cẩu Soosan- một dòng cẩu nhập khẩu từ Hàn Quốc, chất lượng tốt và giá cả phải chăng.

Dưới đây, hãy cùng Xe tải Minh Nhi liệt kê những ưu, nhược điểm của dòng xe cẩu này để có thêm lựa chọn cho mình bạn nhé!

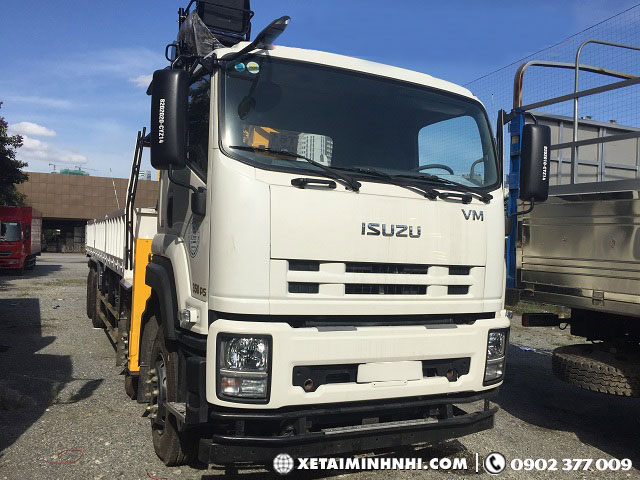

Ngoại thất

Ngoại thất của xe cẩu Isuzu Vĩnh Phát FV330 4 chân 12 tấn gắn cẩu Soosan SCS1015LS có thiết kế đẹp mắt và tinh xảo. Mặt ngoài xe là sự kết hợp ăn ý giữa các bộ phận giúp xe đạt được hiệu suất sử dụng cao mà vẫn đảm bảo về mặt thẩm mỹ. Tính khí động học là chi tiết được nhà sản xuất rất chú trọng vì vừa giúp làm mát động cơ và vừa tiết kiệm nhiên liệu trong quá trình xe vận hành.

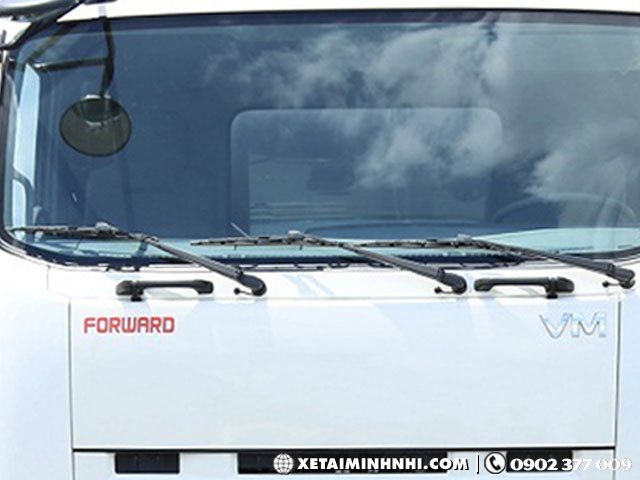

Cần gạt nước

Cần gạt nước

Cần gạt nước giúp xe di chuyển an toàn trong thời tiết xấu

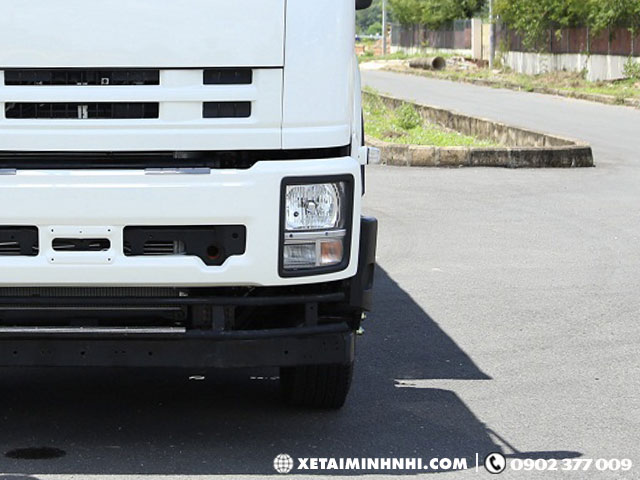

Đèn pha

Đèn pha

Đèn pha hallogen có độ chiếu sáng cao

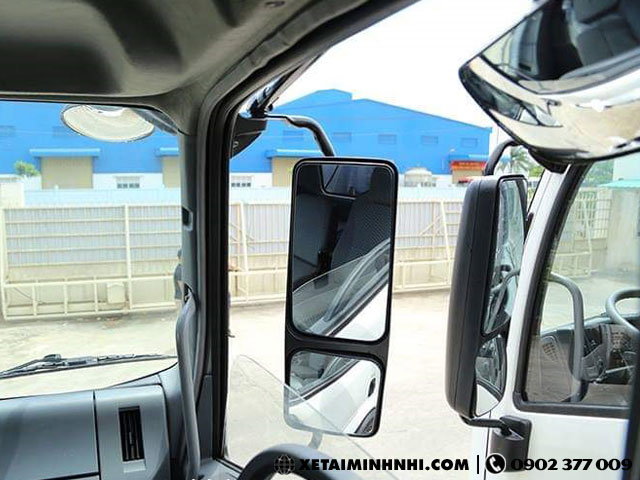

Gương chiếu hậu

Gương chiếu hậu

Gương chiếu hậu giúp quan sát tốt điểm mù phía sau

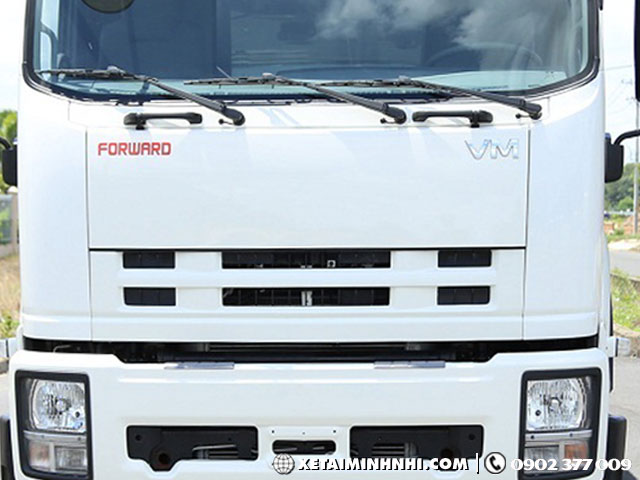

Lưới tản nhiệt

Lưới tản nhiệt

Lưới tản nhiệt giúp làm mát động cơ
Nội thất

Tương tự các dòng xe tải thông thường, nội thất xe cẩu Isuzu Vĩnh Phát FV330 4 chân 12 tấn gắn cẩu Soosan SCS1015LS cũng được trang bị đầy đủ các tiện nghi cần thiết như: vô lăng, ghế lái, ghế phụ, bộ điều khiển trung tâm, khe cắm USB, khe cắm thẻ nhớ, hộc đựng đồ,… Các bộ phận đều được sắp xếp tại các vị trí thuận tiện, dễ sử dụng để bác tài không bị mất tập trung khi điều khiển xe.

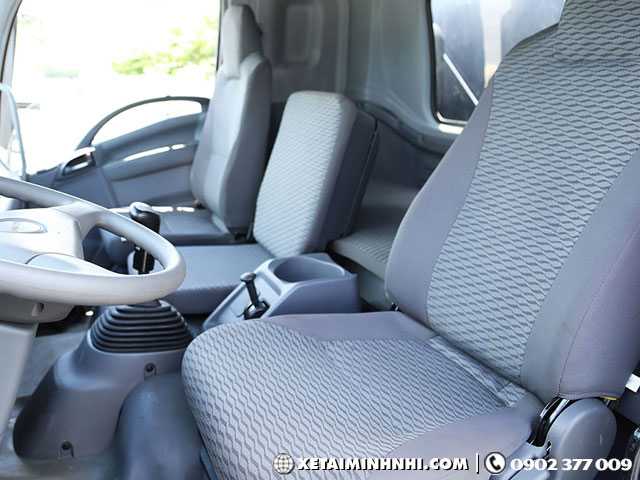

Ghế ngồi

Ghế ngồi

Ghế ngồi được bọc nỉ êm ái

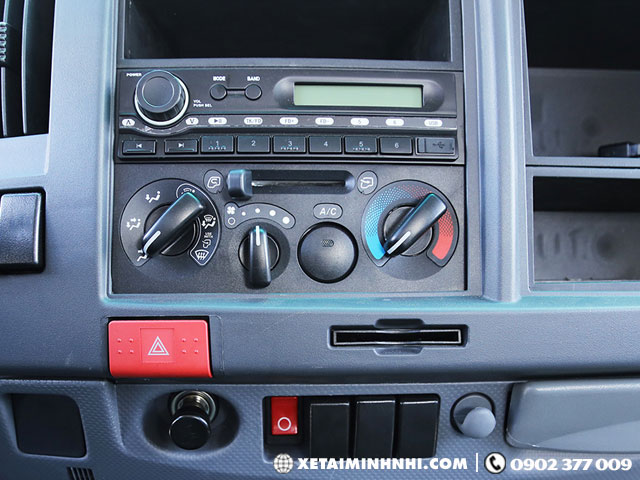

Bộ điều khiển trung tâm

Bộ điều khiển trung tâm

Bộ điều khiển trung tâm tích hợp đầy đủ các chức năng: máy lạnh, FM, radio, gạt tàn

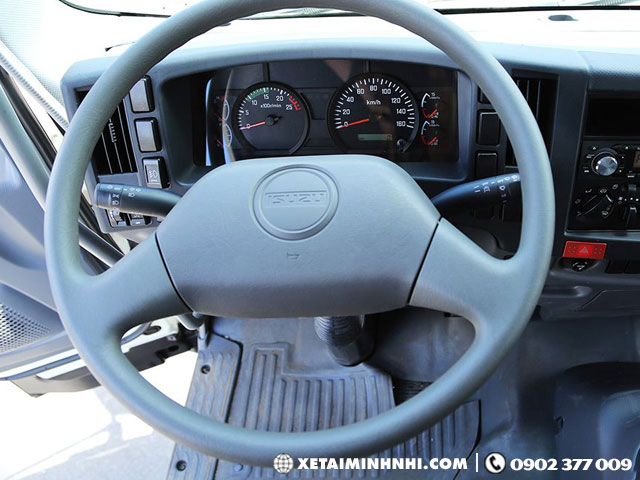

Vô lăng

Vô lăng

Vô lăng xe hai chấu giúp điều khiển dễ dàng

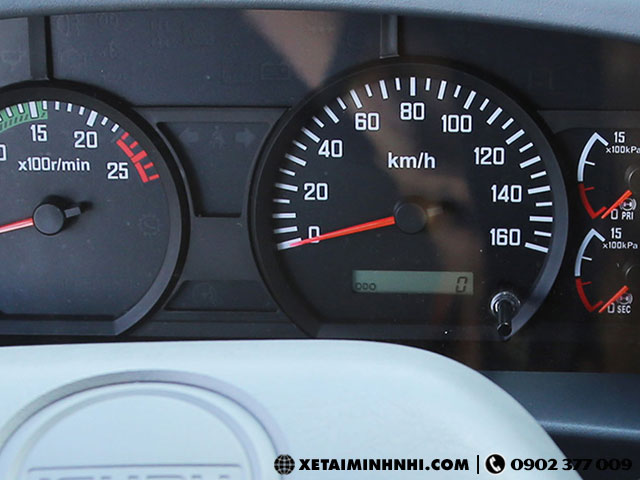

Đồng hồ

Đồng hồ

Đồng hồ hiển thị đầy đủ các thông số hoạt động
Vận hành

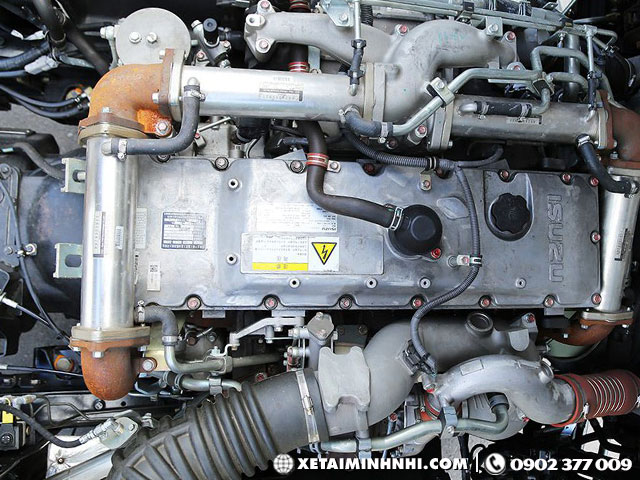

Xe cẩu Isuzu Vĩnh Phát FV330 4 chân 12 tấn gắn cẩu Soosan SCS1015LS được trang bị động cơ B190 Cummins Mỹ với 190 mã lực. Dung tích 5900CC kết hợp Turbo tăng áp, sản sinh công suất 140KW cho khả năng vận hành mạnh mẽ. Hộp số gồm 5 số tiến,1 số lùi và có cơ cấu vào số nhẹ nhàng êm ái, di chuyển linh hoạt trên mọi địa hình.

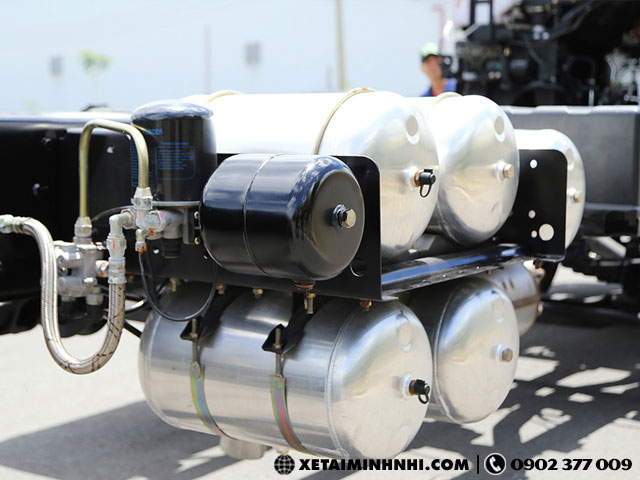

Bình hơi xe

Bình hơi xe

Bình hơi nhôm bền, đẹp giúp xe di chuyển an toàn

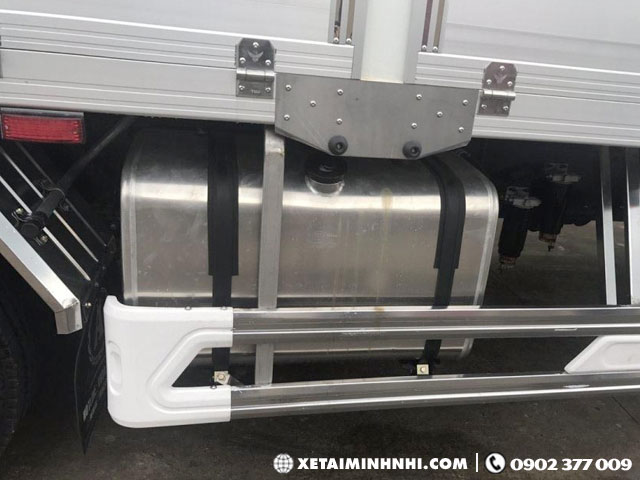

Bình dầu

Bình dầu

Bình dầu dung tích lớn đủ cho một chuyến đi dài

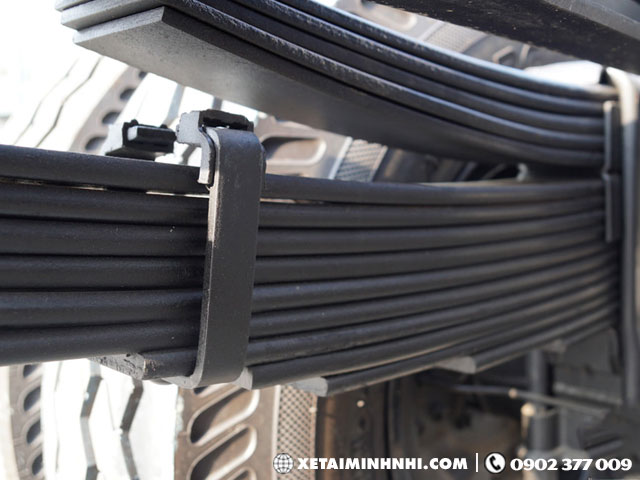

Nhíp xe

Nhíp xe

Nhíp xe hình bán nguyệt được làm bằng thép chắc chắn

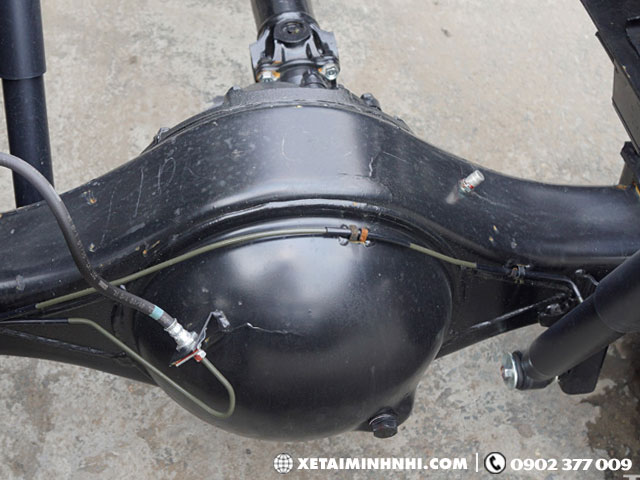

Cầu xe

Cầu xe

Cầu xe đúc nguyên khối và hoạt động ổn định
Thùng xe

Kích thước lọt lòng thùng: 8300  x 2355  x 645/--- mm

Tải trọng sau khi đóng thùng: 12000 kg

Thùng có phiếu Xuất xưởng do Cục Đăng Kiểm cấp, đăng kiểm lần đầu có giá trị lưu hành 02 năm.

XE Tải Minh Nhi nhận tư vấn thiết kế và đóng mới thùng theo mọi yêu cầu của Quý khách!

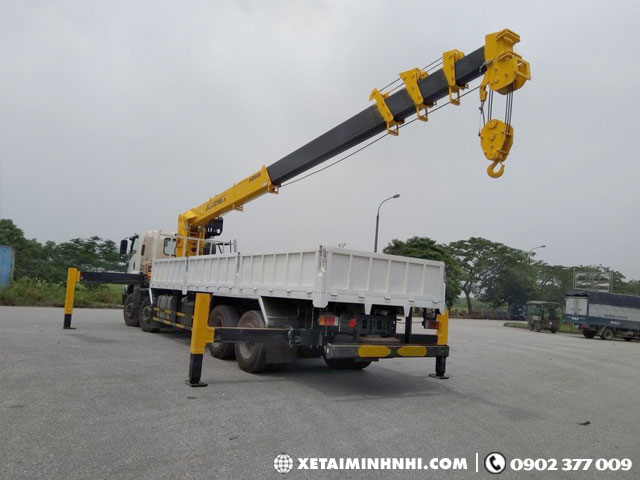

THÔNG SỐ KĨ THUẬT CẨU SOOSAN SCS1015SL:

1. Công suất lớn nhất: 10 tấn/3,0 (12 tấn/2,0m)

2. Momen lớn nhất: 36 tấn.m

3. Chiều cao lớn nhất: 23 m

4. Bán kính làm việc lớn nhất: 20,7 m

5. Chiều cao làm việc lớn nhất: 24,5 m

6. Cơ cấu cần: Cần trượt mặt đất dạng lục giác gồm 5 đoạn, vươn cần và thu cần bằng pit tông thủy lực

7. Chiều cao nâng lớn nhất: 23 m

8. Khi cần thu ra hết: 5,6 m

9. Khi cần vươn ra hết: 20,7 m

10. Vận tốc ra cần: 22,65 m/ph

11. Góc quay: quay liên tục 360 độ

12. Tốc độ quay cần: 2,0 v/ph

Gia cường khung đế lắp cẩu:

– Làm khung đế cẩu kết hợp với đà dọc thùng bằng sắt chấn U120, dùng 2 cây sắt la hàn tạo hộp. Bên trong được gia cường bằng các xương tăng cứng chạy dọc theo đế cẩu.

– Làm 03 cây đà ngang đế cẩu bằng sắt chấn U100 kết hợp với sắt la hàn tạo hộp.
Quy cách đóng thùng lửng

– Đà dọc sắt đúc U120; đà ngang sắt đúc U100 (13 cây đơn).

– Sàn sắt gân chống trượt dày 3mm.

– Trụ bửng sắt đúc U140 (làm trụ sống).

– Khung vách trước dùng sắt đúc U65.

– 05 bửng cao 530mm. Khung xương bửng dùng hộp []80x40x1,5mm và hộp [] 60x30x1,5 mm. Ốp vách trong tole phẳng dày 1.5mm.

– Bản lề, khóa bửng sắt.

– Vè inox 430 dày 1.2mm.

– Cản hông sắt hộp []60x30x1,2mm, cản sau sắt U100 sơn vàng đen.

– 04 bát chống xô bằng sắt U100.

– 08 bu-lông quang M16.

– Lót đà dọc sát xi bằng gỗ dày 30mm.

Lắp đặt cần cẩu:

Bộ trích công suất (PTO): Nhập mới 100%, lắp tương thích với mặt bích hộp số.
Thông số kỹ thuật
Nhãn hiệu : VINHPHAT FV330/CDV-LC.SCS1015LS
Số chứng nhận : 0808/VAQ09 - 01/18 - 00
Ngày cấp : 8/6/2018
Loại phương tiện : Ô tô tải (có cần cẩu)
Xuất xứ : ---
Cơ sở sản xuất : Công ty TNHH Xe Tải Minh Nhi
Địa chỉ : Lô O3, Tổng kho Sacombank, đường số 10, KCN Sóng Thần, Dĩ An, Bình Dương
Thông số chung:
Trọng lượng bản thân : 18295 kg
Phân bố : - Cầu trước : 10020 kg
- Cầu sau : 8275 kg
Tải trọng cho phép chở : 11510 kg
Số người cho phép chở : 3 người
Trọng lượng toàn bộ : 30000 kg
Kích thước xe : Dài x Rộng x Cao : 12070 x 2500 x 3800 mm
Kích thước lòng thùng hàng (hoặc kích thước bao xi téc) : 8300 x 2355 x 645/--- mm
Vết bánh xe trước / sau : 2060/1855 mm
Số trục : 4
Công thức bánh xe : 8 x 4
Loại nhiên liệu : Diesel
Động cơ :
Nhãn hiệu động cơ: 6UZ1-TCG40
Loại động cơ: 4 kỳ, 6 xi lanh thẳng hàng, tăng áp
Thể tích : 9839       cm3
Công suất lớn nhất /tốc độ quay : 257 kW/ 2000 v/ph
Lốp xe :
Số lượng lốp trên trục I/II/III/IV: 02/02/04/04/---
Lốp trước / sau: 295/80R22.5 /295/80R22.5
Hệ thống phanh :
Phanh trước /Dẫn động : Tang trống /Khí nén
Phanh sau /Dẫn động : Tang trống /Khí nén
Phanh tay /Dẫn động : Tác động lên bánh xe trục 3 và 4 /Tự hãm
Hệ thống lái :
Kiểu hệ thống lái /Dẫn động : Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực
Ghi chú: Cần cẩu thủy lực nhãn hiệu SOOSAN, model SCS1015LS có sức nâng lớn nhất/tầm với theo thiết kế là 12000 kg/2,0 m và 1030 kg/20,7 m (tầm với lớn nhất)
