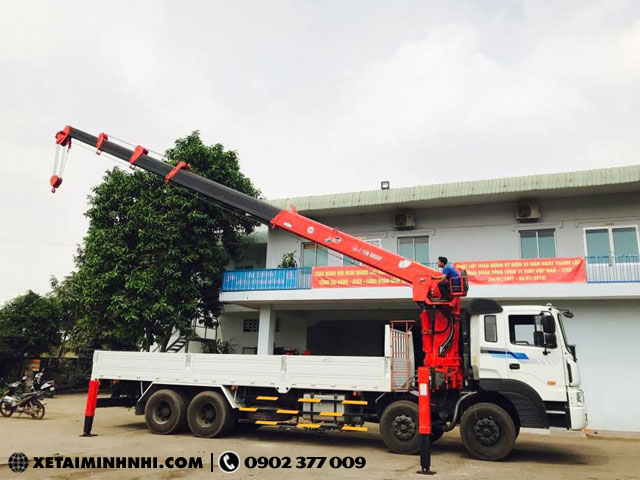

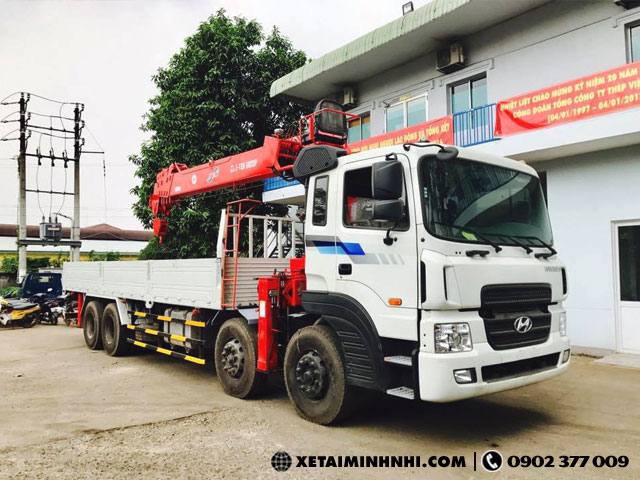

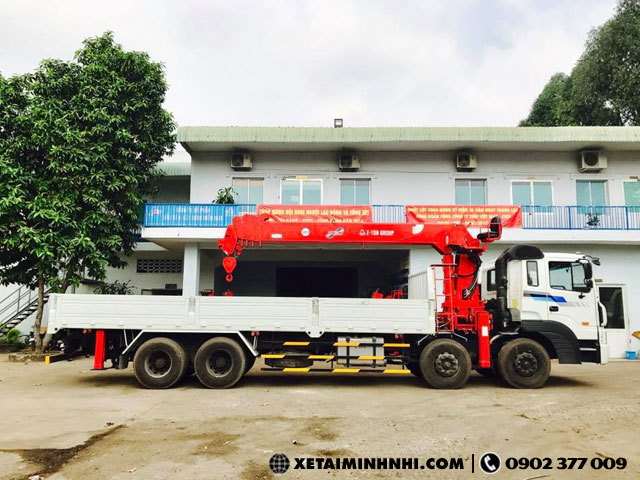

Xe tải Hyundai HD320 12 tấn gắn cẩu Atom 12 tấn 5 khúc thuộc phân khúc xe tải nặng với chiều dài thùng hơn 8m, xe được lắp ráp trên dây chuyền công nghệ hiện đại với xe nền và cần cẩu nhập khẩu trực tiếp từ Hàn Quốc

Vì sao cẩu ATOM 1205 12 tấn 5 khúc được nhiều khách hàng lựa chọn?

1. Cẩu nhập khẩu mới 100%, chất lượng cao. Thiết kế 5 đoạn với sức nâng lớn nhất là 12000 kg/2,5 m và 1050 kg/20,7 m. Chiều cao làm việc tối đa 24,5m. Bán kính làm lớn nhất 20,7m.

2. Vận hành bằng thủy lực, mạnh mẽ, êm ái cho công suất lớn và hiệu suất làm việc cao.

3. Hệ thồng điều khiển cần hiện đại, dễ dàng sử dụng

Với giá thành hợp lý, động cơ mạnh mẽ, tiết kiêm nhiên liệu kết hợp cùng cẩu chất lượng cao xe tải Hyundai HD320 12 tấn gắn cẩu Atom 12 tấn 5 khúc sẽ là sự lựa chọn tuyệt vời cho khách hàng muốn thu hồi vốn nhanh, mang lại hiệu quả kinh tế cao nhất



Ngoại thất

Xe có vẻ ngoài sang trọng với các chi tiết được lắp ráp tỉ mỉ. Cabin kiểu lật thuận tiện cho việc sửa chữa và bảo dưỡng định kỳ, lưới tản nhiệt dạng tổ ong với logo mạ crom đặt giữa mang đến vẻ đẹp tinh tế. Với thiết kế góc rộng, cụm gương chiếu hậu có sóng điện chống nhiễu hỗ trợ tối đa khả năng quan sát phía sau và góc mù phía trước.

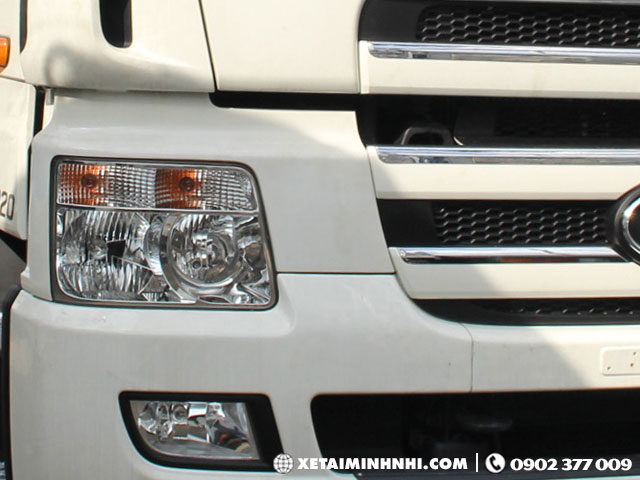

Cụm đèn pha

Cụm đèn pha

Sử dụng cụm đèn kết hợp đèn pha và đèn xi nhan Halogen phản quang đa điểm tạo ra độ sáng lớn giúp người lái quan sát tốt hơn.

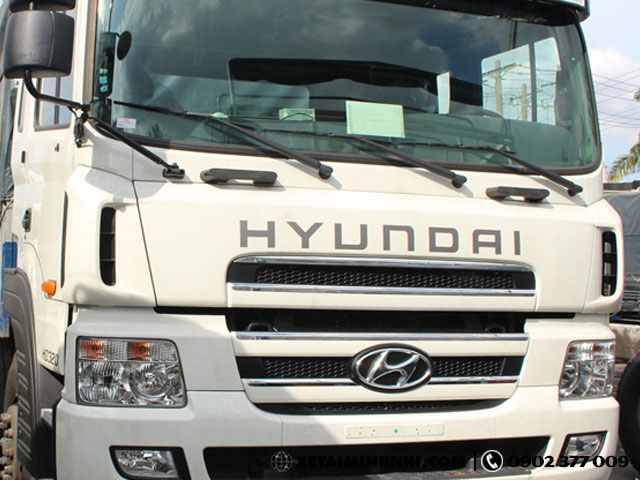

Mặt ga lăng

Mặt ga lăng

Được thiết kế chắc chắn dạng khí động học, giúp cản sức gió và tiết kiệm nguồn nhiên liệu vượt trội.

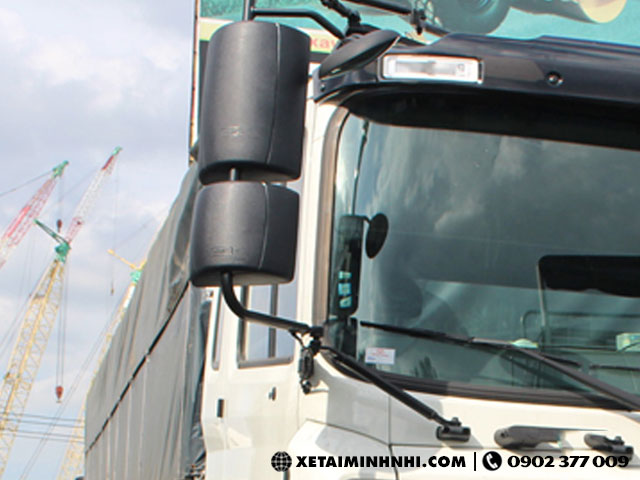

Gương chiếu hậu

Gương chiếu hậu

Tạo góc nhìn rộng, hạn chế điểm mù giúp cho người lái quan sát và di chuyển an toàn trong quá trình vận chuyển.

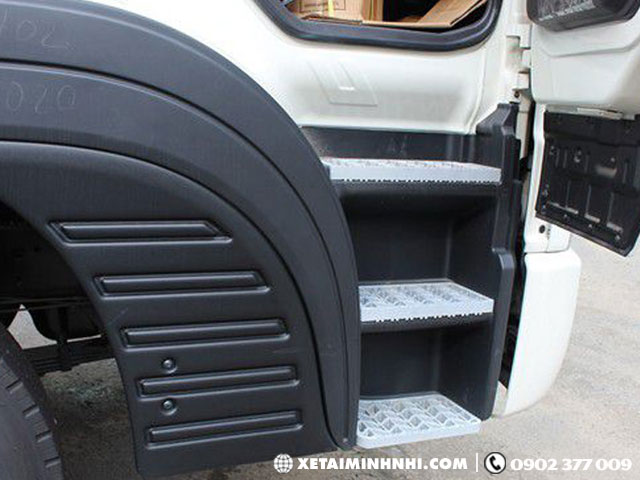

Bậc lên xuống

Bậc lên xuống

Cấu tạo bằng thép và chất lượng bền bỉ theo thời gian.

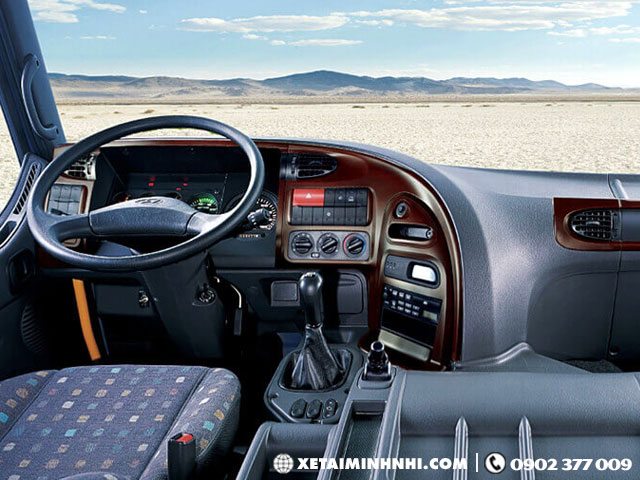

Nội thất

Không gian bên trong cabin xe thiết kế trẻ trung, hiện đại mang đến sự thoải mái cho người sử dụng. Các điểm nổi bật trong thiết kế thể hiện qua vô lăng, ghế ngồi và các tấm ốp chi tiết nội thất

Bên cạnh đó xe còn trang bị thêm hệ thống máy lạnh công suất cao, kính chỉnh điện, ngăn chứa đồ rộng rãi, hệ thống giải trí radio/FM/USB và đặc biệt là giường nằm phía sau để người lái có thể nghỉ ngơi, thư giãn khi phải di chuyển xa.

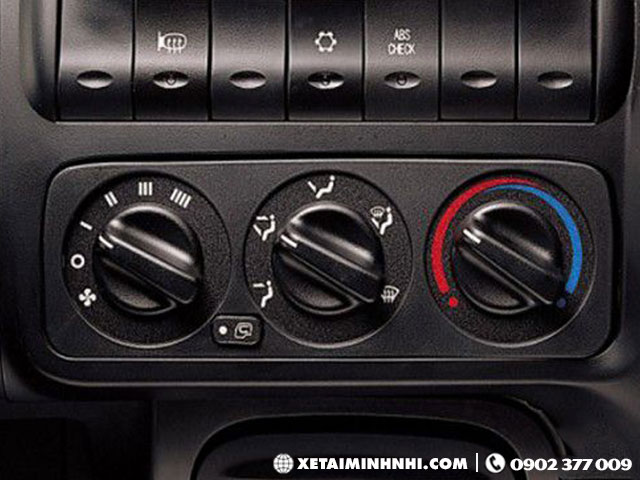

Bảng điều khiển trung tâm

Bảng điều khiển trung tâm

Thiết kế rất đơn giản, dễ sử dụng và tích hợp đầy đủ các tiện nghi như: Radio, đài FM…

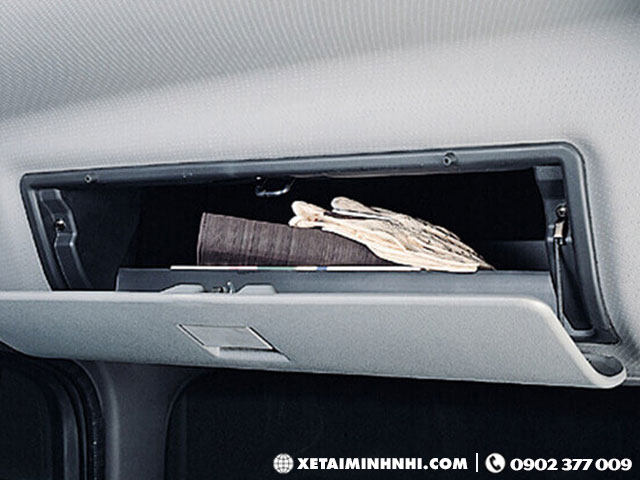

Hộc chứa đồ

Hộc chứa đồ

Đặt bên cạnh cần phanh tay, hộc chứa đồ rộng rãi và tiện lợi.

Đồng hồ taplo

Đồng hồ taplo

Các chỉ số km được thể hiện rõ ràng giúp cho người lái có thể dễ dàng quan sát.

Vô lăng

Vô lăng

Có trợ lực nhẹ nhàng, êm ái. Không gian thoáng giúp người lái quan sát đồng hồ taplo dễ dàng.

Vận hành

Xe tải Hyundai HD320 12 tấn gắn cẩu Atom 12 tấn 5 khúc sử dụng động cơ D6CA 4 kỳ, 6 xi lanh thẳng hàng, dung tích xy lanh đạt 12920 cc, cho công suất cực đại là 160 kW/ 1500 v/ph. Hộp số Dymos 10 số tiến 2 số lùi với 2 cấp số, đạt được độ chính xác cơ khí cao giúp sang số nhẹ nhàng

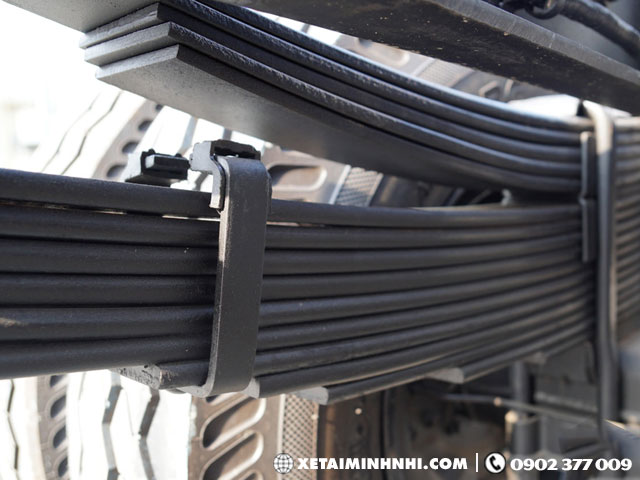

Hệ thống nhíp

Hệ thống nhíp

Chịu tải chắc chắn và lâu bền theo thời gian.

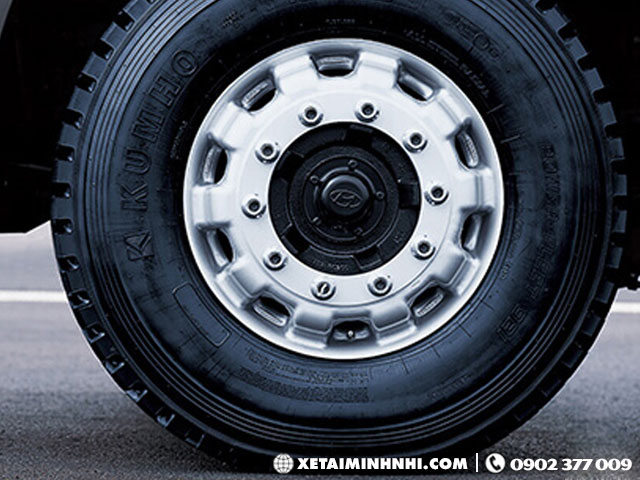

Bánh xe

Bánh xe

Chất lượng cao, chắc chắn.

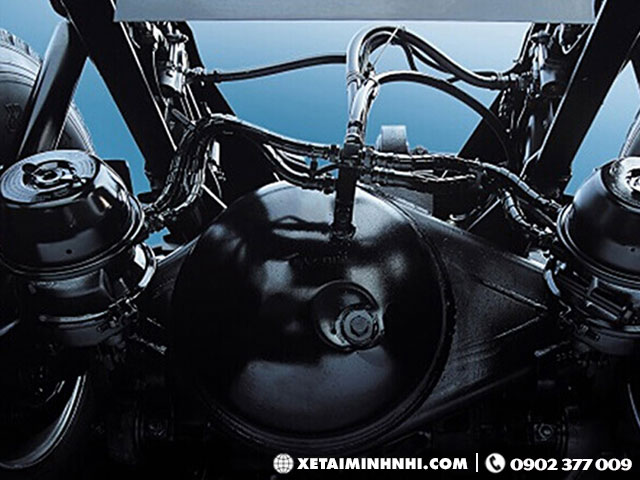

Cầu

Cầu

Cầu chủ động rất lớn, được đúc nguyên khối, cung cấp cho trục bánh chủ động lực tối đa, tăng khả năng vận tải của xe lên mức cao nhất.

Phanh khí thải

Phanh khí thải

Hỗ trợ an toàn cho người lái khi xe di chuyển trên đoạn đường đèo dốc một cách hiệu quả.

Thùng xe

Kích thước lọt lòng thùng: 8100 x 2350 x 610/--- mm

Tải trọng sau khi đóng thùng: 11900 kg

Xe Tải Minh Nhi nhận tư vấn thiết kế và đóng mới thùng theo yêu cầu của quý khách

Gia cường khung đế lắp cẩu:
– Làm khung đế cẩu kết hợp với đà dọc thùng bằng sắt chấn U120, dùng 2 cây sắt la hàn tạo hộp. Bên trong được gia cường bằng các xương tăng cứng chạy dọc theo đế cẩu.
– Làm 03 cây đà ngang đế cẩu bằng sắt chấn U100 kết hợp với sắt la hàn tạo hộp.
Quy cách đóng thùng lửng
– Kích thước lọt lòng thùng (DxRxC): 8100 x 2350 x 610/--- mm
– Sàn sắt gân chống trượt dày 3mm.– Đà dọc sắt đúc U120; đà ngang sắt đúc U100 (13 cây đơn).
– Trụ bửng sắt đúc U140 (làm trụ sống).
– Khung vách trước dùng sắt đúc U65.
– 05 bửng cao 530mm. Khung xương bửng dùng hộp []80x40x1,5mm và hộp [] 60x30x1,5 mm. Ốp vách trong tole phẳng dày 1.5mm.
– Bản lề, khóa bửng sắt.
– Vè inox 430 dày 1.2mm.
– Cản hông sắt hộp []60x30x1,2mm, cản sau sắt U100 sơn vàng đen.
– 04 bát chống xô bằng sắt U100.
– 08 bu-lông quang M16.
– Lót đà dọc sát xi bằng gỗ dày 30mm.

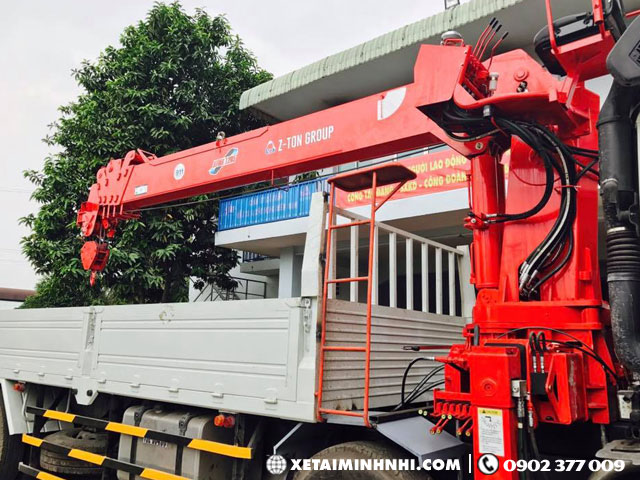

Lắp đặt cần cẩu:
Bộ trích công suất (PTO): Nhập mới 100%, lắp tương thích với mặt bích hộp số.





Thông số kỹ thuật
Nhãn hiệu : HYUNDAI HD320/TT-ATOM1205-TLC
Số chứng nhận : 0071/VAQ09 - 01/17 - 00
Ngày cấp : 8/02/2017
Loại phương tiện : Ô tô tải (có cần cẩu)
Cơ sở sản xuất : Công ty TNHH Xe Tải Minh Nhi
Địa chỉ : Lô O3 Tổng kho Sacombank, Đường số 10, KCN Sóng Thần, Dĩ An, Bình Dương
Thông số chung:
Trọng lượng bản thân : 17970 Kg
Phân bố : - Cầu trước : 10880 Kg
- Cầu sau : 7090 Kg
Tải trọng cho phép chở : 11900 Kg
Số người cho phép chở : 2 Người
Trọng lượng toàn bộ : 30000 Kg
Kích thước xe : Dài x Rộng x Cao : 12200 x 2500 x 4000 mm
Kích thước lòng thùng hàng (hoặc kích thước bao xi téc) : 8100 x 2350 x 610/--- mm
Khoảng cách trục : 1700 + 4850 + 1300 mm
Vết bánh xe trước / sau : 2040/1850 mm
Số trục : 4
Công thức bánh xe : 8 x 4
Loại nhiên liệu : Diesel
Động cơ :
Nhãn hiệu động cơ: D6AC
Loại động cơ: 4 kỳ, 6 xi lanh thẳng hàng, tăng áp
Thể tích : 11149       cm3
Công suất lớn nhất /tốc độ quay : 250 kW/ 2000 v/ph
Lốp xe :
Số lượng lốp trên trục I/II/III/IV: 02/02/04/04/---
Lốp trước / sau: 12R22.5 /12R22.5
Hệ thống phanh :
Phanh trước /Dẫn động : Tang trống /Khí nén
Phanh sau /Dẫn động : Tang trống /Khí nén
Phanh tay /Dẫn động : Tác động lên bánh xe trục 2, 3, 4 /Tự hãm
Hệ thống lái :
Kiểu hệ thống lái /Dẫn động : Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực
Ghi chú: Cần cẩu thủy lực nhãn hiệu ATOM model 1205 có sức nâng lớn nhất/tầm với theo thiết kế là 12000 kg/2,5 m và 1050 kg/20,7 m; - Hàng năm, giấy chứng nhận này được xem xét đánh giá
